Detalhes do produto
Lugar de origem: CHINA
Marca: JUNPU
Certificação: ROHS, CE, CCC
Número do modelo: JP-P23W
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Preço: Negociável
Detalhes da embalagem: Caixa forte padrão da caixa
Tempo de entrega: 1 ~ 10 dias de trabalho
Termos de pagamento: T/T, Western Union, cartão de crédito através de Alibaba
Habilidade da fonte: 10000Pieces por mês
Nome do produto: |
Nó de fibra óptica XGS PON WDM FTTH |
Aplicativo: |
10G, XGSPON |
Recebendo o poder: |
-1 ~ -20dbm (digital) |
Portas de saída: |
1 ou 2 saídas |
Nível de saída: |
82dbuv |
Com Wdm: |
sim |
Comprimento de onda de trabalho: |
1550/1490/1310nm/1277nm |
Fonte de energia: |
DC5V |
OEM: |
sim |
Largura de banda: |
45-862MHz/1000MHz |
Nome do produto: |
Nó de fibra óptica XGS PON WDM FTTH |
Aplicativo: |
10G, XGSPON |
Recebendo o poder: |
-1 ~ -20dbm (digital) |
Portas de saída: |
1 ou 2 saídas |
Nível de saída: |
82dbuv |
Com Wdm: |
sim |
Comprimento de onda de trabalho: |
1550/1490/1310nm/1277nm |
Fonte de energia: |
DC5V |
OEM: |
sim |
Largura de banda: |
45-862MHz/1000MHz |

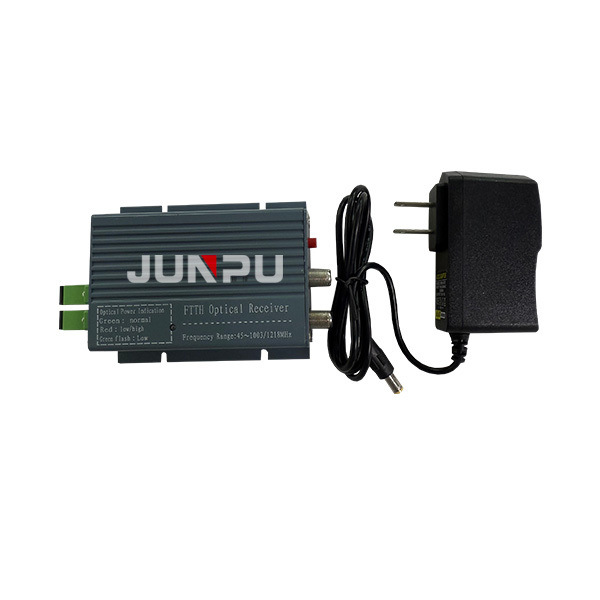

XGS PON WDM FTTH Fiber Optic Node com fonte de alimentação
Descrição:
Caixa de alumínio com boa dispersão de calor.
*Adopta o módulo GaAs como módulo de amplificação de RF, podendo atingir a faixa de recepção óptica do sinal digital.
* Intervalo de controlo AGC -3~-12 dBm, nível de saída mantém-se inalterado.
*Design de baixo consumo e consumo total inferior a 3w, fonte de alimentação de comutação de alta fiabilidade.
* Fornecimento com circuito de inspecção óptica.
* Conector óptico SC/APC ou FC/APC.
* Realizar o modo de alimentação da fonte de alimentação da porta de entrada de 8 V.
Especificação técnica:
|
Ponto |
Descrição | Valor | Unidade | Condições / Notas |
| Especificações ópticas (Caminho de avanço) | ||||
| 1 | Comprimento de onda | 1550/1490/1310 | nm | Comportamento |
| 1490/1310 | nm | Para a ONT | ||
|
2
3 |
Faixa de entrada de potência óptica | -18 ¢ + 2 | dBm | |
| Faixa AGC | - 2 - 12 | dBm | ||
| 4 | Perda de retorno de entrada óptica | ≥ 45 | dB | |
| Especificações de RF (Caminho de avanço) | ||||
| 4 | Largura de banda | 47 ¢ 1003 | MHz | |
| 5 | Planosidade | ± 10 | dB | 47 ‰ 1003 MHz, a 25 °C |
| 6 | Ponto de inclinação | 0 a 2.0 | dB | 47 ‰ 1003 MHz, a 25 °C |
| 7 | Estabilidade de temperatura | ± 15 | dB | No intervalo de temperatura de funcionamento (-25 ~ + 65 °C) |
| 8 | Nível de saída | 75 ± 2 | dBuV | -15dBm de potência óptica de entrada, o canal analógico, modulação por canal de 4,0%, no teste de ponto de 860MHz, a 25°C |
| 9 | Impedância | 75 | Ohm | |
| 10 | Perda de retorno ((47 ‰ 1000 MHz) | ≥ 12 | dB | A 25 °C |
| 11 | MER | ≥ 30 | dB | -15~-5 dBm de potência óptica de entrada |
| ≥ 24 | dB | -20~-16, potência óptica de entrada | ||
| 12 | Potência | < 1.0 | W | |
| Parâmetros ambientais | ||||
| 13 | Temperatura de funcionamento | - 25 ¢ 65 | °C | |
| 14 | Temperatura de armazenamento | - 40 ¢ 70 | °C | |
| 15 | Umidade de armazenamento | ≤ 95 | Percentagem | Não condensados |
| Interface do usuário | ||||
| 16 | Tipo de conector óptico |
SC/APC em, SC/PC fora |
SC Opcional, Ver figuras 4 e 5 |
|
| 17 | Fornecimento de energia | DC5V/0,5A | Adaptador externo, ver figura 3 | |
| 18 | Saída de RF | Conector RG6 |
Opcional, Ver figuras 1 e 2 |
|
| 1 ou 2 portos | ||||
| 19 | Indicador óptico |
Vermelho brilhante ou Cor verde |
Potência óptica < 16 dBm, vermelho Potência óptica > - 16 dBm, verde Ver figura 6 |
|
| 20 | Habitação | 90 × 85 × 25 | mm | |
| 21 | Peso | 0.15 | Quilos | |
